도면의 형태

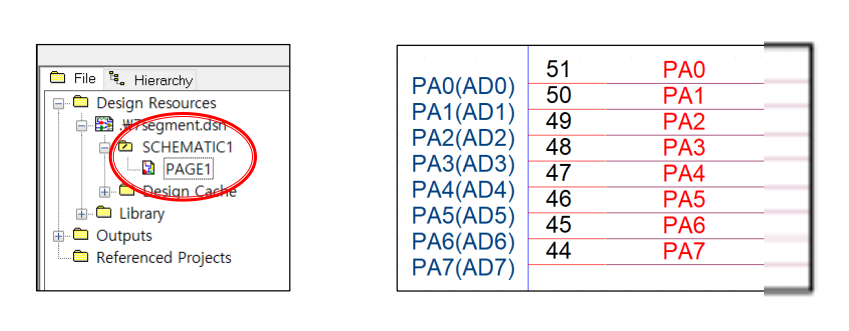

단일 도면

하나의 Schematic과 하나의 Page로 구성되어 있으며 Net 구성은 Wire, Bus, Net Alias를 이용한다

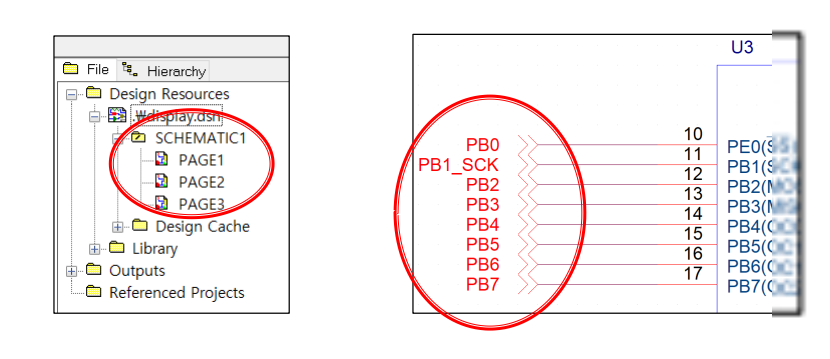

평면도면

하나의 Schematic과 복수의 Page로 구성되어 있으며 Net 구성 시 동일한 Page는 Wire, Bus, Alias를 이용하여 표현하며 다른 페이지와의 연결은 Off-Page Connecter를 이용한다

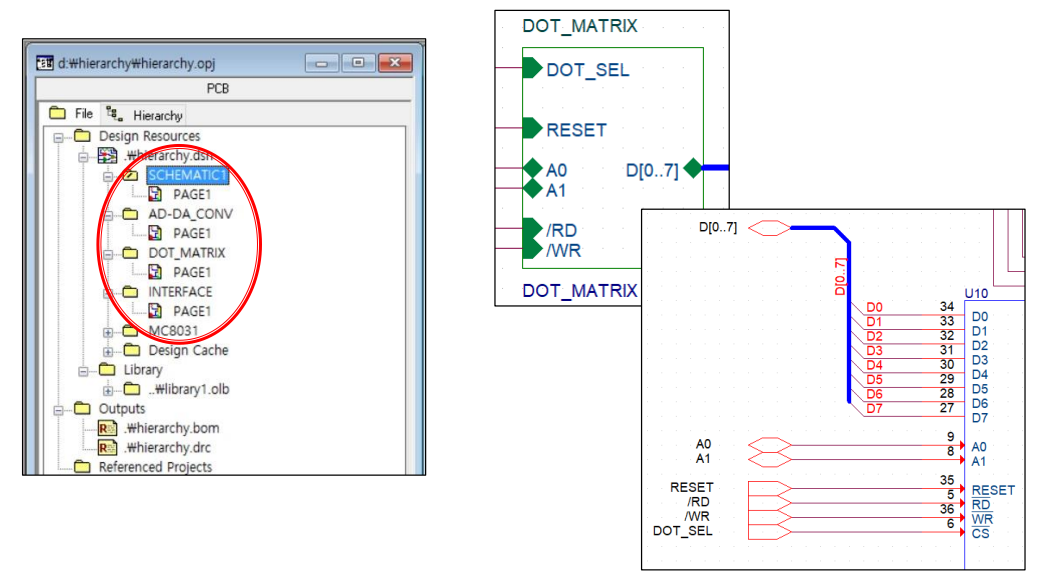

계층구조 도면

복수개의 Schemaic으로 구성되어 있으며 Hierarchical Block을 만들어 하위 도면에 Hierarchical Port로 구성된 회로도를 작성한다.
