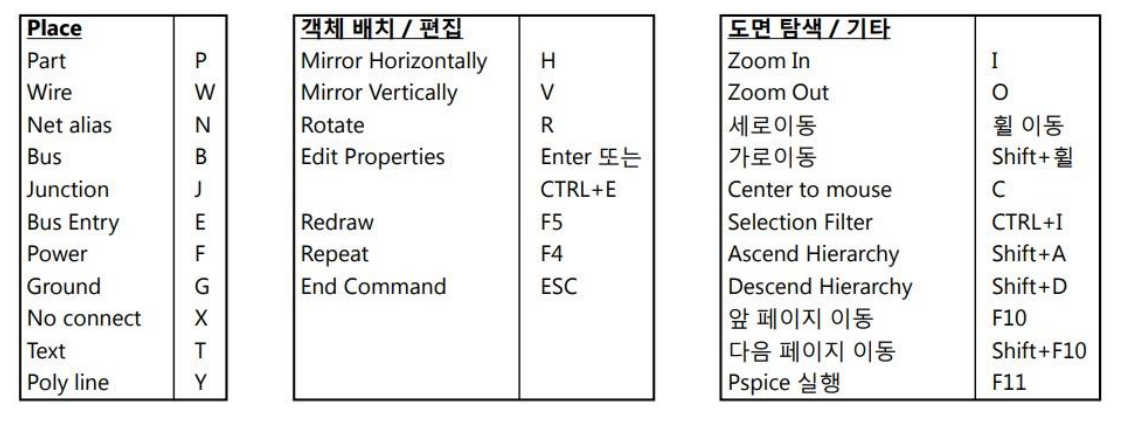

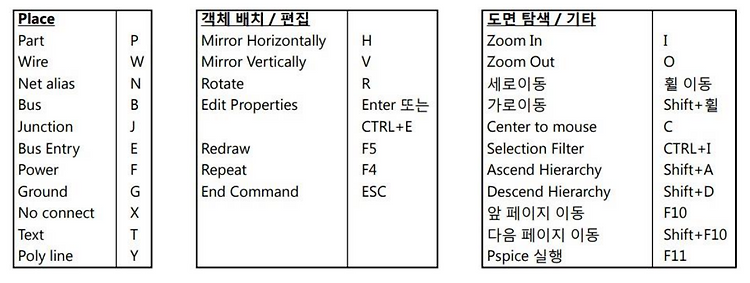

Library 불러오기(P)
Place → Part
Wire의 입력 (W)
▶부품의 Pin과 Pin, Pin과 Wire를 전기적으로 연결하기 위해 사용한다.
▶Wire가 정상적으로 Pin에 연결되면 Pin 끝에 있는 사각형 박스가 사라진다.
▶부품의 Pin과 Pin을 바로 맞붙여도 연결 된다.
▶Wire를 대각선으로 그리고자 할 때는 Shift 키를 누른 상태에서 그린다.
▶배선 후 F4 : 배선 반복
네트 이름 작성 및 점합점 입력
1. 네트 이름 작성(N)

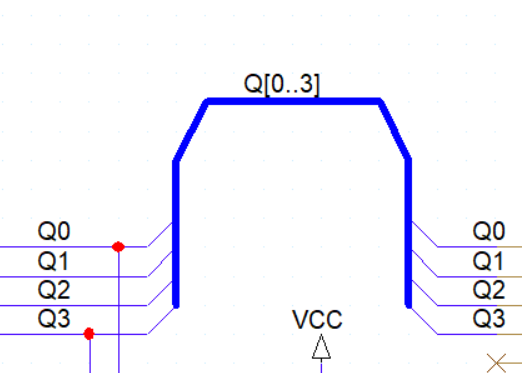

2. Bus 입력, 수정 및 Bus Entry 입력
☞ Bus 입력 순서(B)
▶Bus Wire 그리기(대각선은 Shift 누른 상태로 그리기)
▶Bus Name 입력하기 (net alias)
▶Bus Entry 추가하기(E)
3. 연결 없음(X)
사용하지 않는 Pin은 X 표시로 처리한다.
※ 큰 소자부터 작은소자 순으로
※ 접지 및 파워 배치 시 어떤 것을 선택하더라도 이름은 반드시 동일하게 지정
