[FPGA] MicroBlaze_Interrupt 사용하기

step1. 프로젝트를 만들고 Block Design을 생생합니다.

step2. Block Aumation을 클릭하여 설정창에서 Interrupt Controller를 체크합니다.

step3. Interrupt Controller가 생성되었는지 확인합니다.

여기서 인터럽트를 제어합니다.

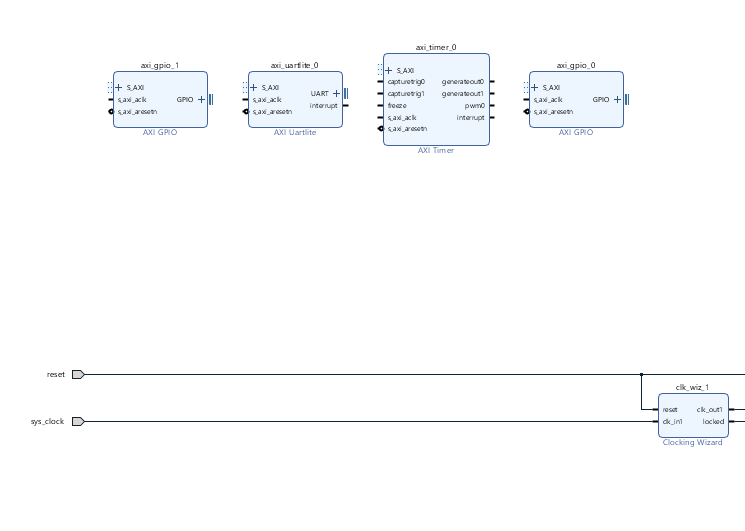

step4. timer, gpio, uart를 추가하고  Wizard 설정(sys_clk)을 해줍니다.

step5. 버튼으로 사용할 GPIO에 Interrupt 설정을 합니다.

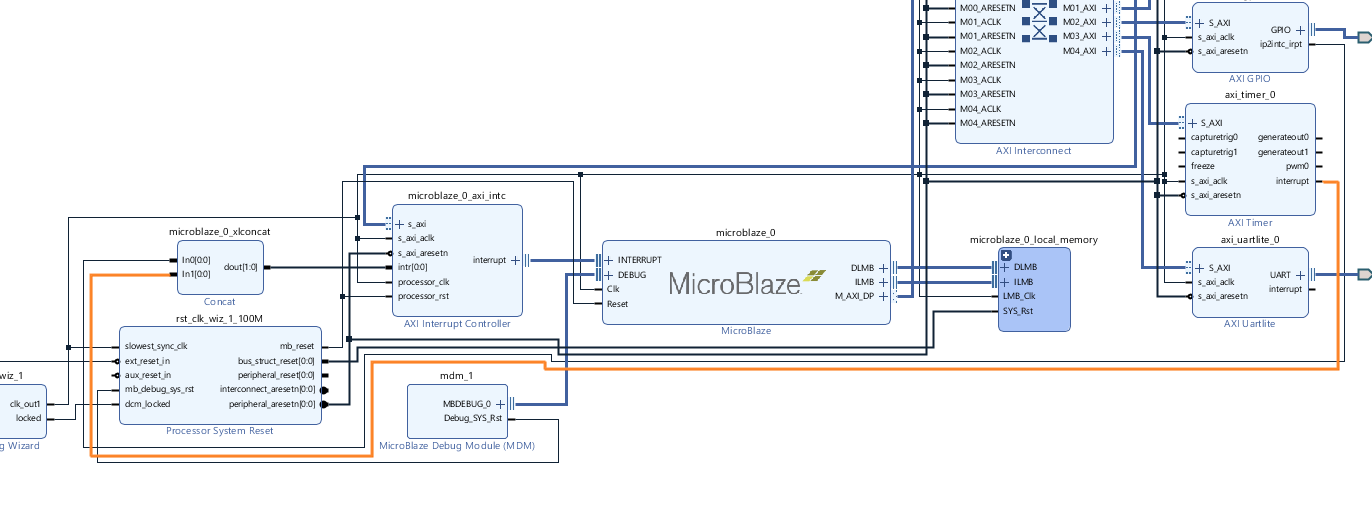

step6. Interrupt를 클릭하여 concat으로 끌로가서 연결합니다.

concat에서 인터럽트 개수를 조절할수 있음

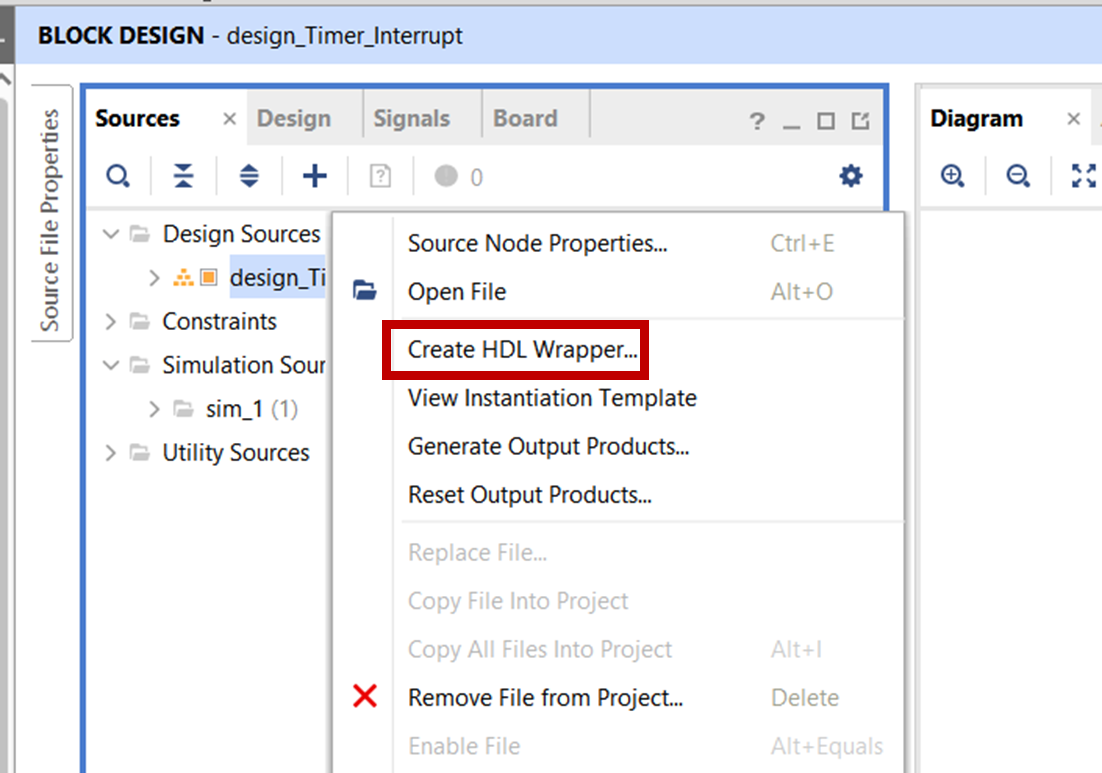

step7. Wrapping을 합니다.

step8. Constraints 파일을 생성하고 wrapper와 연결합니다.

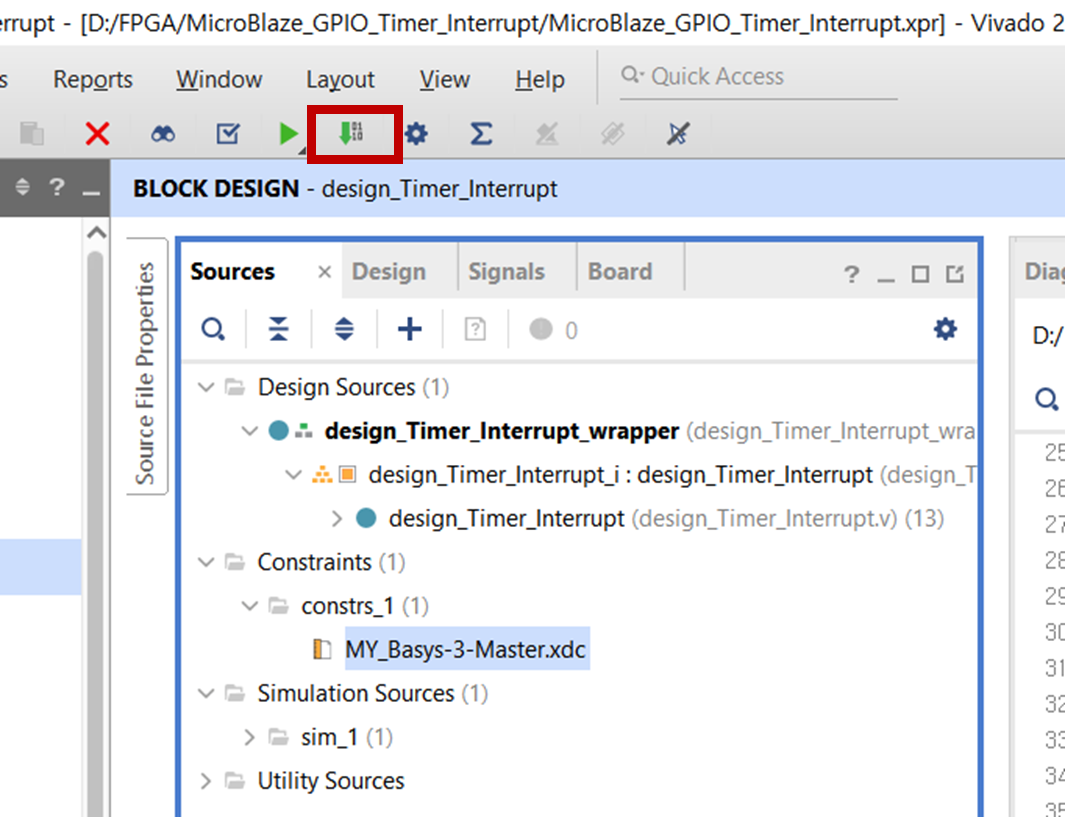

step9. Bitstream을 생성합니다.

step10. vitis을 생성후 main.c를 작성합니다.

#include <stdio.h>
#include "platform.h"
#include "xil_printf.h"
#include "xparameters.h"
#include "xgpio.h"
#include "sleep.h"
#include "xil_exception.h"
#include "xintc.h"
#include "xtmrctr.h"

#define CHANNEL_1 				1
#define GPIO_BTN_DEVICE_ID 		XPAR_GPIO_1_DEVICE_ID
#define BTN_INT_MSK 	   		XGPIO_IR_CH1_MASK

#define GPIO_LED_DEVICE_ID 		XPAR_GPIO_0_DEVICE_ID

#define INTC_DEVICE_ID 			XPAR_INTC_0_DEVICE_ID
#define INTC_BTN_INT_VEC_ID 	XPAR_INTC_0_GPIO_1_VEC_ID

// 타이머 인터럽트
#define TMRCTR_DEVICE_ID 		XPAR_TMRCTR_0_DEVICE_ID
#define TMRCTR_INT_VEC_ID 		XPAR_INTC_0_TMRCTR_0_VEC_ID
#define TIMER_CNTR_0			0

uint32_t resetvalue = 0xffffffff - 100000000; 	// 1sec
// uint32_t resetvalue = 0xffffffff - 100000; 	// 1msec
// uint32_t resetvalue = 0xffffffff - 1000000; 	// 10msec

void TimerCounterHandler (void *callbackRef, uint8_t TmrctrNumber);
void GpioHandler(void *callbackRef);
void Led_Init();
void Btn_Init();
void Intr_Init();

XGpio Gpio_Led;
XGpio Gpio_Button;
XIntc Intc;
XTmrCtr TimerCounterInst;

int main()
{
    init_platform();

    Led_Init();
    Btn_Init();


    XTmrCtr_Initialize(&TimerCounterInst, TMRCTR_DEVICE_ID);
    XTmrCtr_SelfTest(&TimerCounterInst, TIMER_CNTR_0);			// timer 내부에 timer가 2개 있어서 선택

    Intr_Init();
    //인터럽트 컨드롤러에 연결
    XIntc_Connect(&Intc, TMRCTR_INT_VEC_ID, (XInterruptHandler)XTmrCtr_InterruptHandler, &TimerCounterInst);	// 벡터 테이블 연결
    XIntc_Enable(&Intc, TMRCTR_INT_VEC_ID);
    XTmrCtr_SetHandler(&TimerCounterInst, TimerCounterHandler, &TimerCounterInst);								// 함수이름 인스턴스 값 넣어주기
    XTmrCtr_SetOptions(&TimerCounterInst, TIMER_CNTR_0, XTC_INT_MODE_OPTION | XTC_AUTO_RELOAD_OPTION);			// 인터럽트가 걸리면 리로드하겠다
    XTmrCtr_SetResetValue(&TimerCounterInst, TIMER_CNTR_0, resetvalue);
    XTmrCtr_Start(&TimerCounterInst, TIMER_CNTR_0);

    while (1)
    {
    	XGpio_DiscreteWrite(&Gpio_Led, CHANNEL_1, 0x00);
    	usleep(500000);
    	XGpio_DiscreteWrite(&Gpio_Led, CHANNEL_1, 0xff);
    	usleep(500000);
    }

    cleanup_platform();
    return 0;
}

void GpioHandler(void *callbackRef)  // 자료형을 정하지 않고 매개변수를 받는다.
{
	XGpio *pGpio = (XGpio *)callbackRef;

	// 버튼설정
	if ((XGpio_DiscreteRead(pGpio, CHANNEL_1) &0x01 )){
		print("PUSHED BUTTON_1!\n");
	}
	else if ((XGpio_DiscreteRead(pGpio, CHANNEL_1) &0x02 )){
		print("PUSHED BUTTON_2!\n");
	}
	else if ((XGpio_DiscreteRead(pGpio, CHANNEL_1) &0x04 )){
		print("PUSHED BUTTON_3!\n");
	}
	else if ((XGpio_DiscreteRead(pGpio, CHANNEL_1) &0x08 )){
		print("PUSHED BUTTON_4!\n");
	}

	XGpio_InterruptClear(pGpio, CHANNEL_1);
}

void Led_Init()
{
	// led 초기화 페릴페럴에 대한 초기화
	    XGpio_Initialize(&Gpio_Led, GPIO_LED_DEVICE_ID);
	    XGpio_SetDataDirection(&Gpio_Led, CHANNEL_1, 0x00); //출력
}

void Btn_Init()
{
	// button 초기화
	    XGpio_Initialize(&Gpio_Button, GPIO_BTN_DEVICE_ID);
	    XGpio_SetDataDirection(&Gpio_Button, CHANNEL_1, 0x0f); //입력
}

void Intr_Init()
{
	   // 인터럽트 초기화
	    XIntc_Initialize(&Intc, INTC_DEVICE_ID);	// Interrupt Controller Device 초기화
	    XIntc_Connect(&Intc, INTC_BTN_INT_VEC_ID, (Xil_ExceptionHandler)GpioHandler, &Gpio_Button); // Interrupt Controller의 Vector Table에 Jump할 함수 할당
	    // 인터럽트 컨트롤러가 관리 인터럽트 컨트롤러에 벡터 정보도 넣어주고 주소, 주소에 대한 매개변수
	    // GpioHandler gpio_btn에 모두 감시하고 인터럽트가 들어간다


	    // 인터럽트 컨트롤러에 있는 벡터를 실행
	    XIntc_Enable(&Intc, INTC_BTN_INT_VEC_ID);

	    // Start the interrupt controller such that interrupts are recognized
	    // and handled by the processor
	    XIntc_Start(&Intc, XIN_REAL_MODE);

	    // GPIO에서 개별로 interrupt Enable
	    XGpio_InterruptEnable(&Gpio_Button, CHANNEL_1);
	    XGpio_InterruptGlobalEnable(&Gpio_Button);

	    // Exception Setup
	    Xil_ExceptionInit();
	    Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,(Xil_ExceptionHandler)XIntc_InterruptHandler , &Intc);
	    Xil_ExceptionEnable();
}

void TimerCounterHandler (void *callbackRef, uint8_t TmrctrNumber)
{
	static int counter = 0;
	printf("timer/ counter interrupt : %d\n", counter++);	// 인터럽트가 걸리면 1씩 증가
}
