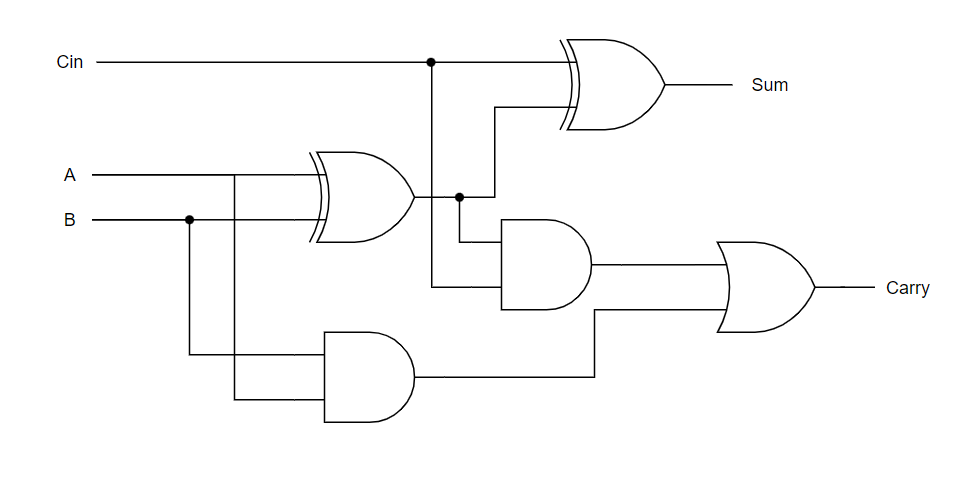

전가산기 설계

입력 | 출력 | |||
A | B | Cin | sum | carry |
0 | 0 | 0 | 0 | 0 |
0 | 0 | 1 | 1 | 0 |
0 | 1 | 0 | 1 | 0 |
0 | 1 | 1 | 0 | 1 |
1 | 0 | 0 | 1 | 0 |
1 | 0 | 1 | 0 | 1 |
1 | 1 | 0 | 0 | 1 |
1 | 1 | 1 | 1 | 1 |
Design Source

`timescale 1ns / 1ps
module FullAdder(
input i_a, i_b, i_c,
output o_sum, o_carry
);
wire w_sum_A, w_carry_A, w_carry_B;
HalfAdder HA0(
.i_a(i_a), // .매개변수(입력값)
.i_b(i_b),
.o_sum(w_sum_A), // 선으로 연결
.o_carry(w_carry_A)
);
HalfAdder HA1(
.i_a(w_sum_A),
.i_b(i_c),
.o_sum(o_sum),
.o_carry(w_carry_B)
);
assign o_carry = w_carry_A | w_carry_B;
endmodule

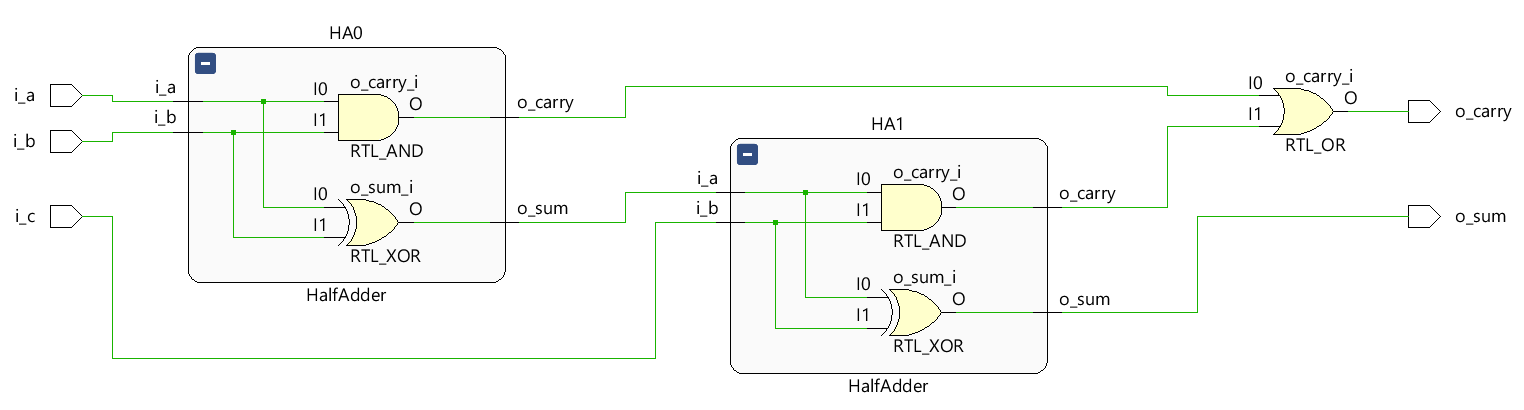

Schematic

Simulation Source
`timescale 1ns / 1ps
module tb_FullAdder();
reg i_a, i_b, i_c;
wire o_sum, o_carry;
FullAdder dut(
.i_a(i_a),
.i_b(i_b),
.i_c(i_c),
.o_sum(o_sum),
.o_carry(o_carry)
);
initial begin
#00 i_a = 1'b0; i_b = 1'b0; i_c = 1'b0;
#10 i_a = 1'b0; i_b = 1'b0; i_c = 1'b1;
#10 i_a = 1'b0; i_b = 1'b1; i_c = 1'b0;
#10 i_a = 1'b0; i_b = 1'b1; i_c = 1'b1;
#10 i_a = 1'b1; i_b = 1'b0; i_c = 1'b0;
#10 i_a = 1'b1; i_b = 1'b0; i_c = 1'b1;
#10 i_a = 1'b1; i_b = 1'b1; i_c = 1'b0;
#10 i_a = 1'b1; i_b = 1'b1; i_c = 1'b1;
#10 $finish;
end
endmodule

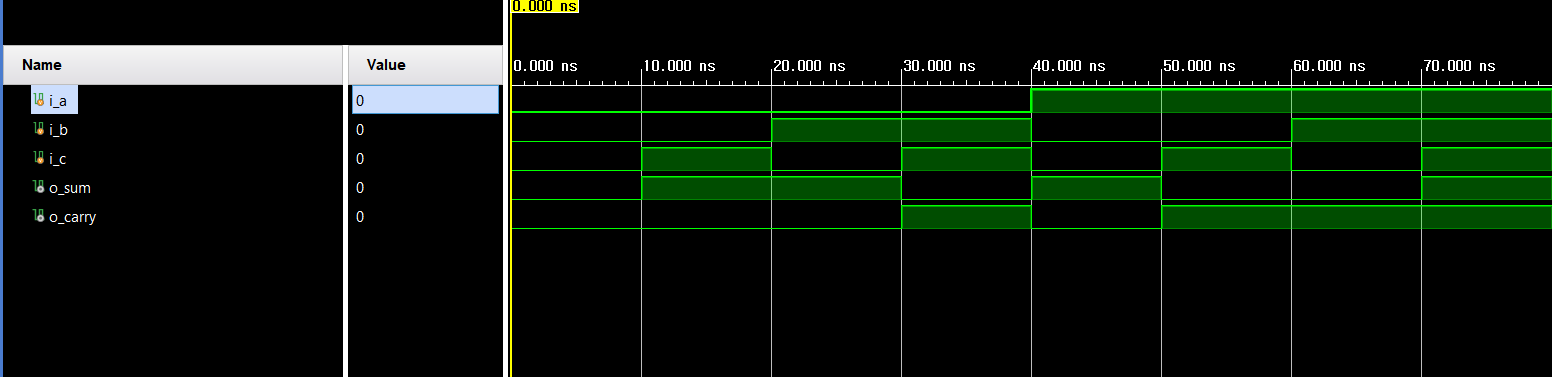

Timing Chart

constraints
## Switches
set_property -dict { PACKAGE_PIN V17 IOSTANDARD LVCMOS33 } [get_ports { i_a }]; #IO_L19N_T3_A09_D25_VREF_14 ,Sch=SW0
set_property -dict { PACKAGE_PIN V16 IOSTANDARD LVCMOS33 } [get_ports { i_b }]; #IO_L19P_T3_A10_D26_14 ,Sch=SW1
set_property -dict { PACKAGE_PIN W16 IOSTANDARD LVCMOS33 } [get_ports { i_c }]; #IO_L20P_T3_A08_D24_14 ,Sch=SW2
## LEDs
set_property -dict { PACKAGE_PIN U16 IOSTANDARD LVCMOS33 } [get_ports { o_sum}]; #IO_L23N_T3_A02_D18_14 ,Sch=LED0
set_property -dict { PACKAGE_PIN E19 IOSTANDARD LVCMOS33 } [get_ports { o_carry}]; #IO_L3N_T0_DQS_EMCCLK_14 ,Sch=LED1
## Configuration options, can be used for all designs
set_property CONFIG_VOLTAGE 3.3 [current_design]
set_property CFGBVS VCCO [current_design]

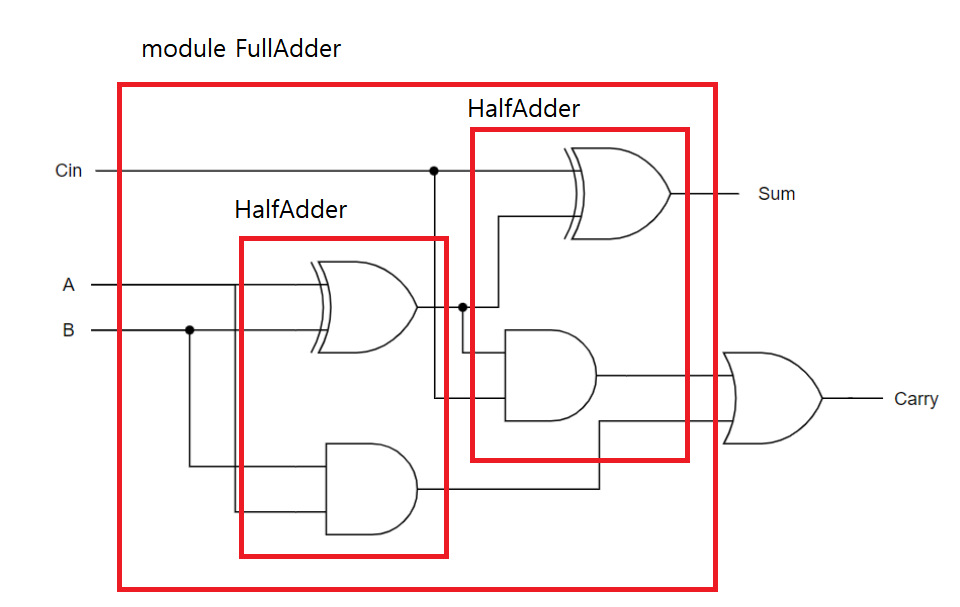

전가산기 FPGA 회로 구성

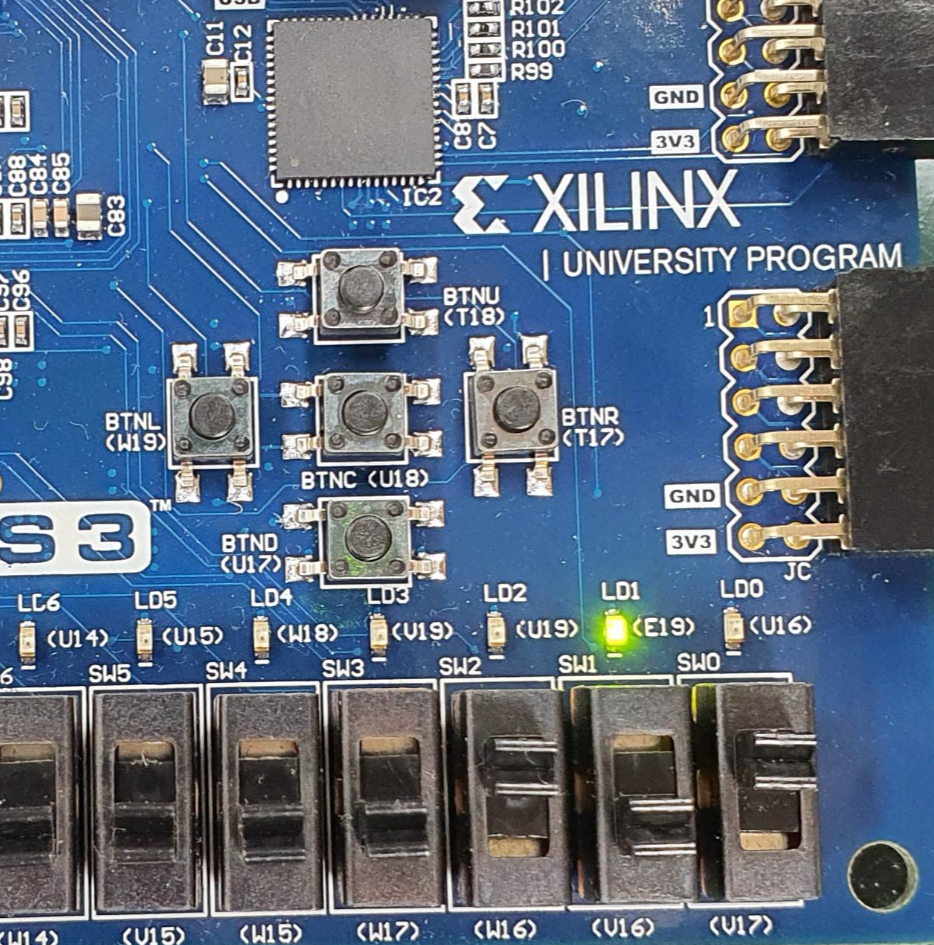

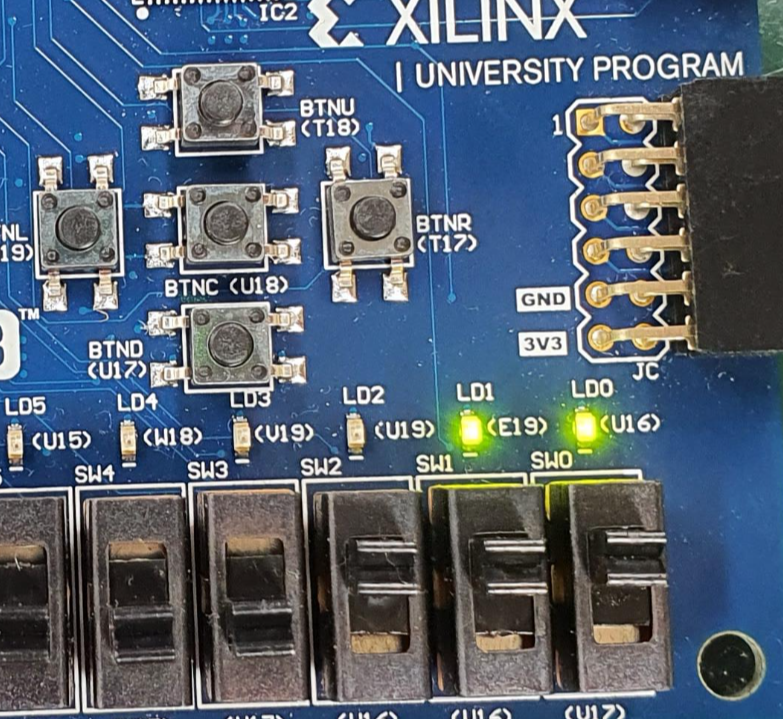

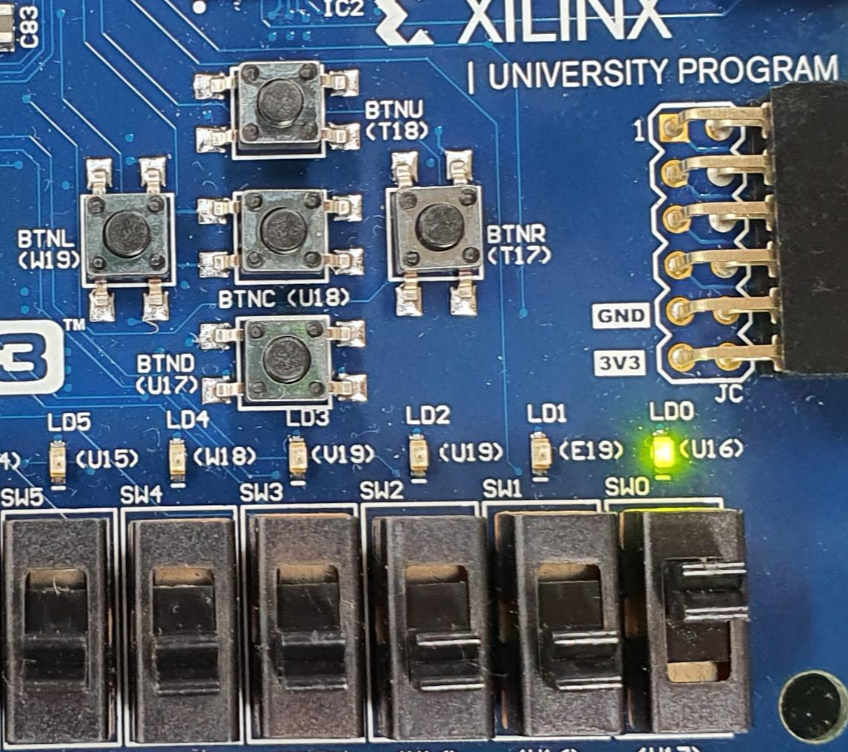

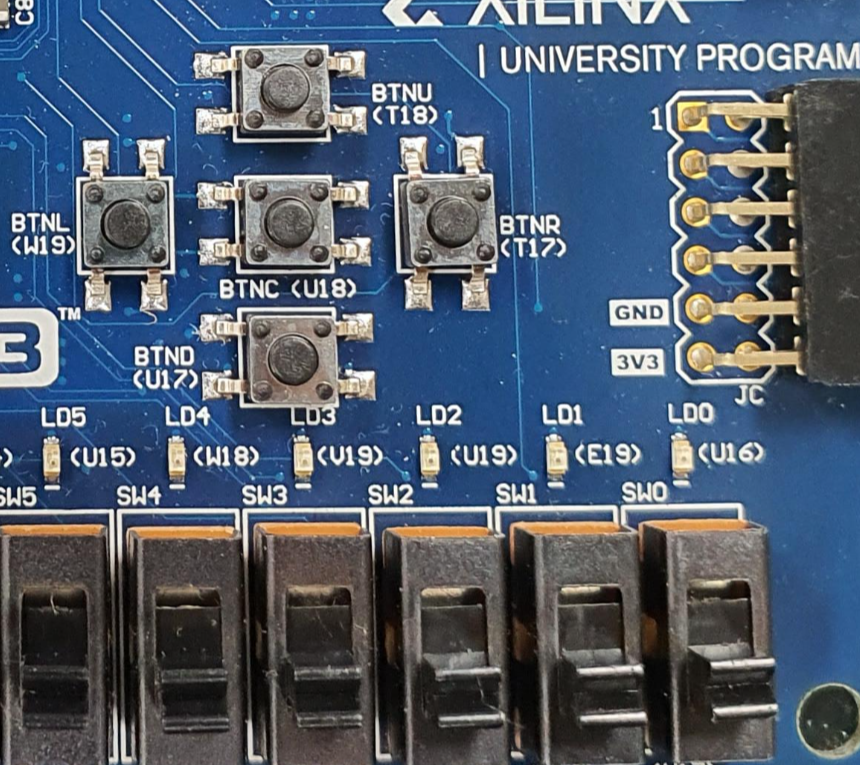

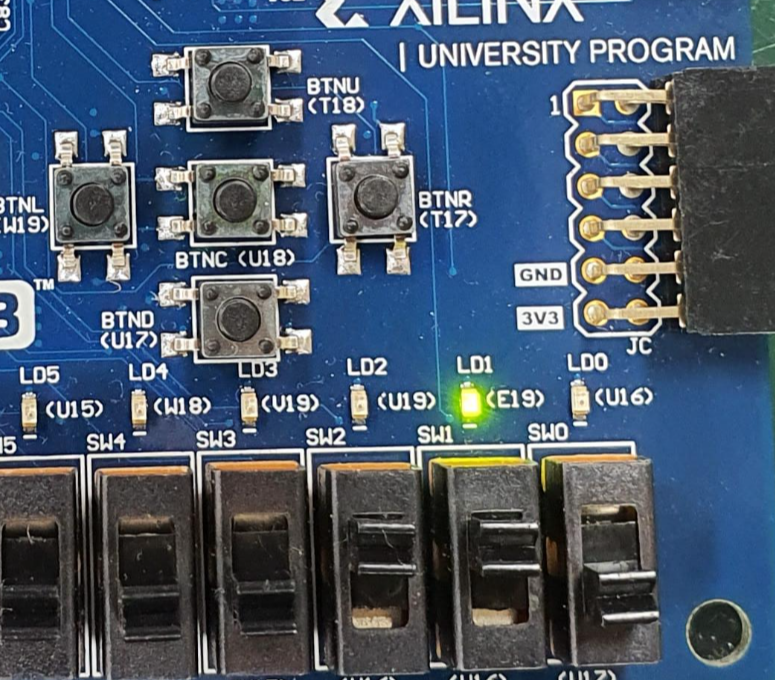

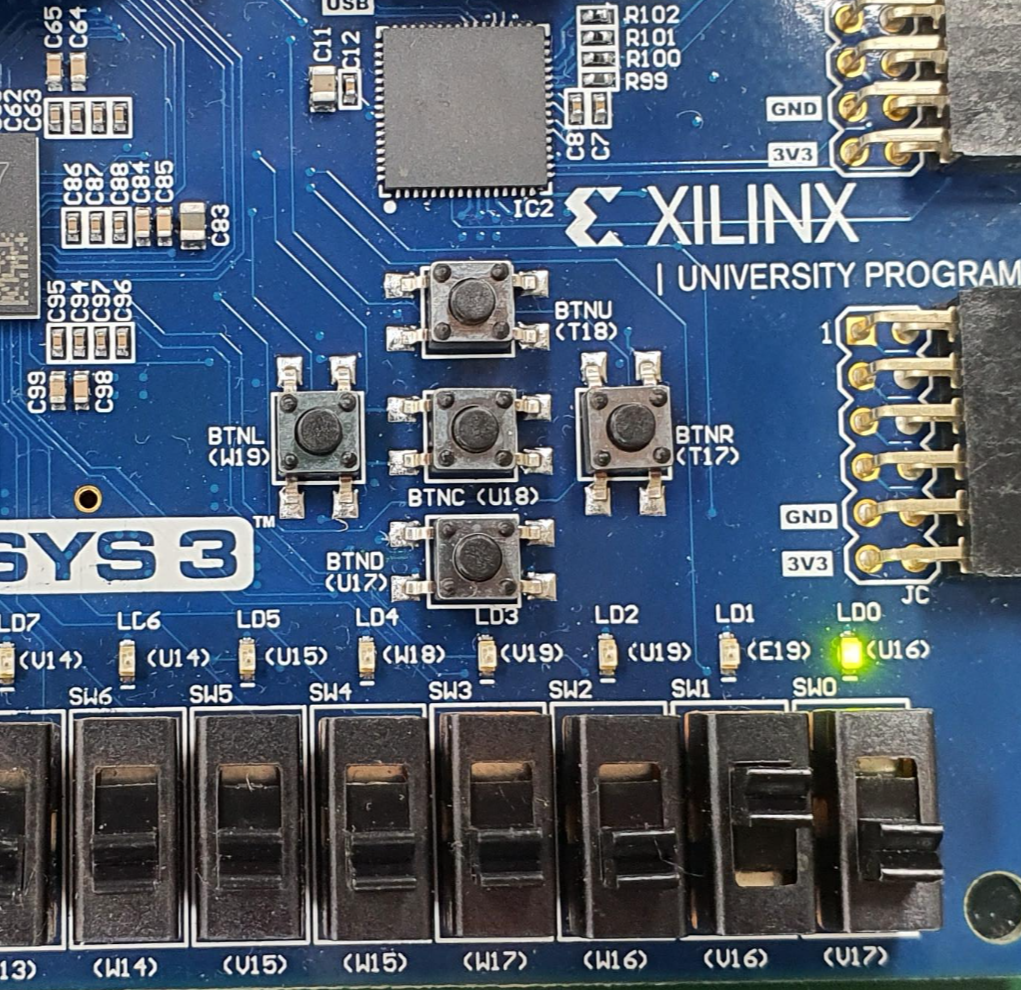

작동사진
